- 產品編號：672MC-000082000672

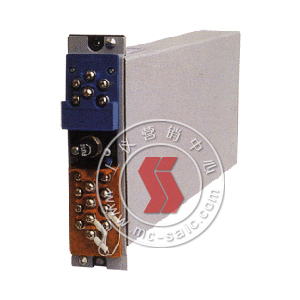

- 產品名稱：四線制電動溫度變送器
- 產品型號：DBW－1、2
- 產品銘牌：SAIC
- 所屬類別：單元組合 >> 變送器 >>
- 生產廠商：上海自動化儀表股份有限公司
- 銷售單位：上海自儀配品配件銷售部
特殊規格~請來電資詢
四線制電動溫度變送器把測溫元件（熱電偶，熱電阻）所測量的溫度信號正比地轉換成DC 1～5V或 DC 4～20 mA的統一信號的儀表叫溫度變送器...
|
|
四線制電動溫度變送器把測溫元件（熱電偶，熱電阻）所測量的溫度信號正比地轉換成DC 1～5V或 DC 4～20 mA的統一信號的儀表叫溫度變送器，而只將測溫元件產生的毫伏變化轉換成統一信號的儀表叫毫伏變送器，它們都可以與記錄、指示儀或調節儀表配合組成檢測系統或調節系統對生產實現自動檢測和控制；至于指示，本系統指示記錄儀所配溫度工程量刻度，是與測溫元件毫伏（或△R）－溫度特性相一致的，即與毫伏變送器相配的，如選用經線性校正的溫度變送器，訂調節，指示記錄儀時就注明線性刻度，作為特殊規格供貨。變送器為盤后架裝式：溫度變送器有本質安全防爆型，元需另外防爆柵，防爆等級為ibIICT6
主要技術指標
輸出信號： DC 1～5V及DC 4～20mA
包載電阻：0Ω～50Ω（輔助電流輸出回路）
≥200KΩ（對輸出DC 1～5V回路時）
基本誤差：變送器的基本誤差符合下表規定
|
量 程 |
基本誤差 |
|
1.5 mV≤輸入信號＜3 mV（3Ω≤△R ＜6Ω） |
±1.5％ |
|
3 mV≤輸入信號＜5 mV（6Ω≤△R ＜10Ω﹚ |
±1.0％ |
|
輸入信號≥5 mV�。�6Ω≤△R ＜10Ω﹚ |
±0.5％ |
供電電源：DC 24（22.8～26.4）V
消耗功率：約2W
工作條件：周圍環境0～50℃
空氣相對溫度：小于85％
工作振動：頻率小于25Hz,全振幅小于0.1㎜；
外磁場：＜400A/m
周圍環境不應含有腐蝕性、易爆炸氣體
結構形式：架裝式
外形尺寸：44×175×360（㎜）
重 量：約2kg
□ 型號表示
|
D |
電動單元組合儀表 |
|
B |
變送單元 |
|
W |
溫度 |
|
|
1）四線傳輸溫度變送
2）四線傳輸毫伏變送 |
|
|
1）熱電偶
2）熱電阻
3）熱電偶溫差
4）熱電阻溫差 |
|
|
1）E或Cu50
2）K或Cu100
3）S或Pt50
4）B或Pt100 |
|
|
/B改進程序號 |
|
|
ia本質安全防暴型
無為一般型 |
, ,
|
| |
|
|
 |
