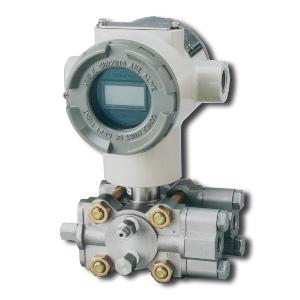

差壓變送器

標準型

高靜壓型

　

微差壓

　

中差壓

高差壓

超高差壓

中差壓

高差壓

超高差壓

基本型號

STD910

STD920

STD930

STD960

STD921

STD931

STD961

測量量程

10～200mmH₂O

(0.1～2.0kPa)

75～10160mmH₂O

(0.75～100kPa)

0.35～7kgf/cm²

(35～700MPa)

2.5～140kgf/cm²

(0.25～14MPa)

250～10160mmH₂O

(2.5～100kPa)

0.35～7kgf/cm²

(35～700kPa)

2.5～140kgf/cm²

　

(0.25～14MPa)

測量值的可設定范圍

-1≤^URV≤1kPa _LRV

-100≤^URV≤100kPa _LRV

-100≤ ≤700kPa

-0.1≤ ≤14MPa

-100≤ ≤100kPa

-100≤ ≤700kPa

-0.1≤ ≤42MPa

基本精度

±［0.15＋(0.15×100/X］％

±0.1％

±0.1％

±0.15％

±0.1％

±0.1％

±0.15％

額定工作壓力

-75～+210kPa

2.0kPa abs～21MPa

2.0kPa abs～42MPa

使用

溫度

范圍

周圍

正常工作條件

-15～+65℃

-40～+85℃

工作極限

（短期）

-40～+70℃

-50～+93℃

接液部

正常工作條件

-15～+65℃

-40～+110℃

工作極限

（短期）

-40～+70℃

-50～+115℃

阻尼時間常數



輸出



供電電源電壓



結構

防水、防塵結構；JIS C0920防浸型，JIS F8001，第二種浸水型NEMA3及4X，IEC IP67

防爆結構、標準（附加選型）：FM隔爆（中國認證等級dⅡCT6）或FM本質安全防爆（中國認證等級iaⅡCT5）

壓力變送器

遠傳單法蘭表壓力型（常用型）

遠傳單法蘭表壓力型（高溫真空型）

　

低壓力

中壓力

高壓力

中壓力

高壓力

基本型號

STH920

STH940

STH960

STU940

STU960

STU980

測量量程

250～10160mmH₂O

(2.5～100kPa)

0.35～35kgf/cm²

(35～3500kPa)

7～102kgf/cm²

(0.7～10MPa)

0.35～35kgf/cm²

(35～3500kPa)

7～140kgf/cm²

(0.7～14.0MPa)

7～420kgf/cm²

(0.7～42.0MPa)

測量值的可設定范圍

-100≤URV/

LRV≤100kPa

-100≤URV/

LRV≤3500kPa

-0.1≤URV/

LRV≤10MPa

-100≤URV/

LRV≤3500kPa

-0.1≤URV/

LRV≤14.0MPa abs

0.1≤URV/

LRV≤42.0MPa

基本精度

±0.2％

額定工作壓力

至法蘭額定值

耐過負荷

150kPa

5.25MPa

15.3MPa

5.25MPa

21MPa

63MPa

使用

溫度

范圍

周圍

正常工作條件

-30～+75℃（高溫型：-5～+55℃）

-5～+55℃（高溫高真空型：10～55℃）

工作極限

（短期）

-50～+80℃（高溫型：-10～+60℃）

-10～+60℃（高溫高真空型：-10～+60℃）

接液部

正常工作條件

-40～+180℃（高溫型：-5～+280℃）

-5～+280℃（高溫高真空型：10～280℃）

工作極限

（短期）

-50～+185℃（高溫型：-5～+310℃）

-10～+310℃（高溫高真空型：-10～+310℃）

阻尼時間常數

約0.4～32秒，分10檔設定

輸出

4～20mA DC/數字輸出

供電電源電壓

10.8～45VDC

結構

防水、防塵結構；JIS C0920防浸型，JIS F8001，第二種浸水型NEMA3及4X，IEC IP67

防爆結構、標準（附加選型）：FM隔爆（中國認證等級dⅡCT6）或FM本質安全防爆（中國認證等級iaⅡCT5）
