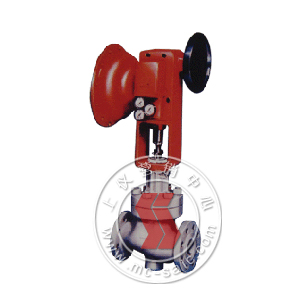

41500系列氣動套筒調節閥是從美國Masoneilan引進的新品種，它廣泛地用于化工、煉油、冶金、電站等工業過程中的自動調節和遠程控制。其特點：

額定流量系數值較其它類型的直行程調節閥高。

閥芯采用平衡結構，允許使用壓差大。

閥芯在套筒內運動，導向面積大，耐震性和耐磨性較好。

在結構上將密封面和節流面分開，介質流動時對密封面的沖刷減少，從而提高使用壽命。

適應性強，只需更換套筒就能滿足不同的額定流量系數和流量特性的要求。

噪音低。

易于拆卸、檢查和密封。

結構原理

    41500系列氣動套筒調節閥配有∑F執行機構，該執行機構輸出力大，且不需要更換零件就可實現正反作用的轉換，一種執行機構有多種輸出行程。

    套筒調節閥是在閥體內插入一個圓形套筒，套筒圓柱壁上開有一定流量特性的窗孔，當閥芯在套筒內作上下運動時，套筒窗孔的流通面積作相應的變化，從而實現調節流量的目的。

    41500系列氣動套筒調節閥帶有輔助閥芯，能在各種環境下達到良好的密封性。
