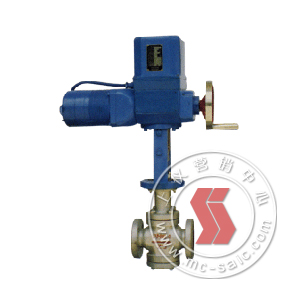

電動單座調節閥以單相交流220V電源為動力，接受0～10mA 直流信號，自動地控制閥門的開度，從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。是生產過程自動調節系統中的一個重要環節，廣泛地應用于電力、冶金、石油、化工、輕工、食品等工業部門的自動控制系統中。
□ 結構原理
由DDZ－Ⅱ型DKZ系列直行程電動執行機構和單座閥兩部分組成。
電動單座調節閥輸入是調節器送來的直流電流信號，經伺服放大器后驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，以調節系統中各種熱工參數，同時執行機構發出一個閥的位移信號供伺服放大器比較，使調節閥始終保持在一個與輸入信號相對的位置，完成伺服調節任務。
在配置DFD－09型電動操作器后，可實現調節系統的手動到自動（自動到手動），亦可進行遠距離手控，但無中途限位能力。在電源中斷時，電動閥保持在斷電時的位置，拉出手輪即可進行手動操作。
