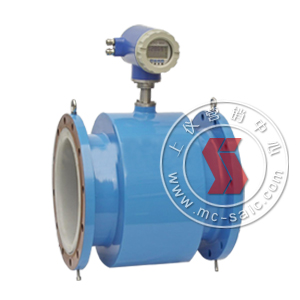

LDQ潛水型電磁流量計是由LDQ型潛水電磁流量變送器和LDZ-4A型電磁流量轉換器配套組成，用來連續測量明渠、暗溝或未滿管道中導電液體的體積流量。可與XPT-01型斷電計時表配套使用，對排放計量系統電源斷電時間計時，便于環保部門監督。適用于工業排水、環境保護和農田灌溉等部門的流量測量，可以實現對流量的控制、調節、記錄、指示和積算。其特點是：

適用于圓形、矩形、梯型和任意形狀的明渠、暗溝或河道的流量測量；

對上、下流直渠段要求低，能在原有渠道上稍加改造后安裝使用，施工周期短，費用低；

采用分流模型可擴大流量測量范圍，降低費用；

維修量小，維護費用低；

采用低頻三值矩形波勵磁及采樣放大技術，抗干擾能力強；零點穩定，工作可靠；

耗電量小，成套儀表耗電量約為30VA，與變送器的口徑大小無關。

工作原理

變送器是根據法拉第電磁感應原理工作的。當導電液體在交變磁場中沿測量管作與磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢。在與測量軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，檢出感應電勢。感應電勢E與流量Q成正比。流量信號（感應電勢）輸入LDZ-4A型電磁流量轉換器，經放大轉換成與流量信號成正比的直流信號0～10mA或4～20mA。
