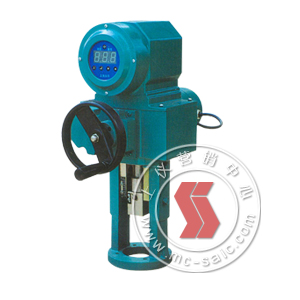

ZKZZ型電動執行機構可與III型儀表配套使用，也可與組裝儀表、顯示調節儀表配用，它以電源為動力，接受統一的標準信號4~20mA DC，將此轉變成與輸入信號相對應的出軸直線位移，可用于發電廠、鋼鐵廠、化工、輕工等工業部門的調節系統中。儀表具有連續調節、手動遙控，就地手操三種控制方式。使用ZKZ型直行程電動執行機構的自動調節系統，配用DFD-1000型電動操作器，可實現調節系統手動至自動無擾動切換。
□主要技術指標
控制信號(輸入信號):4-20mA DC 或 1-5V DC；
位置反饋信號:4-20mA DC；
基本誤差限:±2.5%；
死區可調范圍:滿量程的1%-3%；
回差:不大于1.5%；
額定行程:直行程 見表1 角行程 90°(轉角)；
額定負載:直行程 見表1 角行程 90°見表2；
額定行程時間:直行程 見表1 角行程 25±5S；
工作電源:
額定電壓 220V +10% -15%；
額定頻率 50Hz ±1%；
使用環境:
a.溫度 -25℃- +70℃；
b.相對濕度 不大于95%；
c.周?chē)諝庵胁缓g性氣體。
直行程電動執行機構
|
型號 |
額定負載
（N） |
額定行程
（mm） |
速度
（mm/s） |
電機電流
（A） |
質量
（kg） |
|
ZKZZ-0401 |
4000 |
10 |
1.0 |
0.35 |
25 |
|
ZKZZ-0402 |
16 |
|
ZKZZ-0403 |
25 |
|
ZKZZ-0604 |
600 |
40 |
0.55 |
35 |
|
ZKZZ-0605 |
60 |
|
ZKZZ-1005 |
10000 |
60 |
0.7 |
50 |
|
ZKZZ-1605 |
16000 |
60 |
|
ZKZZ-1606 |
100 |
55 |
|
ZKZZ-2005 |
20000 |
60 |
0.5 |
50 |
|
ZKZZ-2006 |
100 |
1.0 |
55 |
, , , ,
|
| |
|
|
 |
