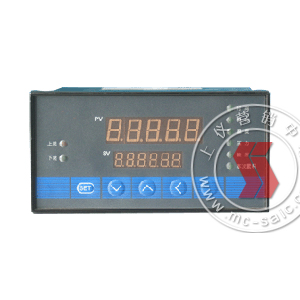

主要技術指標
1、同時顯示天然氣流量測量系統的多個參數（如：時間、差壓、壓力、溫度、流量、積算量等），還可根據用戶要求顯示FZ、FG等，更有利于對生產工藝參數的監控。
2、可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償?shù)姆e算要求。
3、新增加的掉電記錄功能可記錄儀表工作期間掉電發生的實時時間、掉電次數及掉電時間累積值，防止人為或意外掉電造成累計值的偏差。
|
型 號 |
代 碼 |
說 明 |
|
LCD-N |
□ □□-□ □ - □ □ □ -□ □ □-□ -□ -□ |
新一代大屏幕帶背光液晶顯示儀表 |
|
儀表功能 |
LT |
|
|
|
|
|
|
|
|
|
|
|
|
天然氣流量積算儀表 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫式）80×160mm（豎式） |
|
控制作用 |
02 |
|
|
|
|
|
|
|
|
|
|
|
帶補償輸入 |
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
輸出方式 |
□ |
|
|
|
|
|
|
|
|
|
參見"變送輸出方式" |
|
流量信號類型 |
□ |
|
|
|
|
|
|
|
|
參見"輸入類型" |
|
壓力補償類型 |
□ |
|
|
|
|
|
|
|
參見"輸入類型" |
|
溫度補償類型 |
□ |
|
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
N |
|
|
|
|
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警） |
|
H |
|
L |
|
第二報警方式 |
N |
|
|
|
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警） |
|
H |
|
L |
|
第三報警方式 |
N |
|
|
|
無控制（或報警，可省略）
上限控制（或報警）
下限控制（或報警） |
|
H |
|
L |
|
饋電輸出 |
N |
|
|
無饋電輸出（可省略）
單路DC24V饋電輸出
雙路DC 24V饋電輸出 |
|
P |
|
2P |
|
供電方式 |
W |
|
DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，可省略） |
|
T |
|
外形特征 |
S |
豎式顯示儀表
橫式顯示儀表（可省略） |
輸入類型
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
說 明 |
|
A |
4 ～ 20 mA |
-1999～99999 d |
O |
脈沖-集電極開路 |
0～5KHz |
本表所列為最大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
|
B |
0 ～ 10 mA |
-1999～99999 d |
G |
Pt100 |
-200～650℃ |
|
C |
1 ～ 5 V |
-1999～99999 d |
E |
熱電偶E型 |
0～1000 ℃ |
|
D |
0 ～ 5 V |
-1999～99999 d |
K |
熱電偶K型 |
0～1300 ℃ |
|
M |
0 ～ 20 mA |
-1999～99999 d |
R |
PT100.1 |
-1999～99999 d |
|
F |
脈 沖 |
0～5KHz |
N |
無補償輸入 |
|
通訊方式
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 |
變送輸出方式
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
型號舉例：
①LCD-NLT802-21-BC-HL－P－W－S
帶補償輸入，通訊方式RS-232，輸出方式為繼電器輸出，輸入類型為第一路0～10 mA，第二路1～5V，第一報警為上限報警，第二報警為下限報警，單路DC24V饋電輸出，DC24V供電，豎表。
②LCD-NLT802-82-AC-LH－N－T
帶補償輸入，通訊方式RS-485，輸出方式為4～20mA，輸入類型為第一路4～20mA，第二路1～5V， 第一報警為下限報警，第二報警為上限報警，無饋電輸出，AC90～265V供電（開關電源），橫表。
,
