- 產品編號：1026MC-000533001026

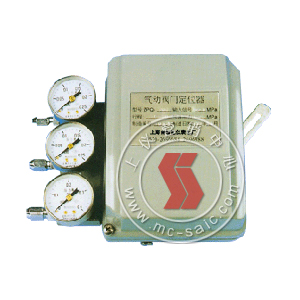

- 產品名稱：氣動閥門定位器
- 產品型號：ZPQ-01/02型
- 產品銘牌：SAIC
- 所屬類別：執行機構 >> 閥門定位器 >>
- 生產廠商：上海自動化儀表股份有限公司
- 銷售單位：上海自儀配品配件銷售部
特殊規格~請來電資詢
ZPQ-01/02型氣動閥門定位器是與氣動調節閥配套使用的輔助儀表，它接受氣動調節儀表給出的20～100Kpa信號來控制調節閥的行程，又經過反饋系...
|
|
ZPQ-01/02型氣動閥門定位器是與氣動調節閥配套使用的輔助儀表，它接受氣動調節儀表給出的20～100Kpa信號來控制調節閥的行程，又經過反饋系統的作用使行程與信號按比例變化，從而實現閥芯的正確定位。此外閥門定位器還具有下列特性：
可以克服閥內零件的磨擦阻力和由于被調介質壓力變化引起的閥芯不平衡力，從而改善調節閥工作特性。
提高氣動調節閥動作速度
可改變氣動調節閥作用方式
可實現分程控制
可操作各種彈簧壓力范圍的氣動調節閥
可以配用于角行程氣動調節閥
□ 結構原理
氣動閥門定位器主要由外殼、氣路板、主副杠桿、波紋管組件和放大器等組件構成。
按力矩平衡原理設計。
主要技術指標
|
型號 |
ZPQ－01 |
ZPQ－02 |
|
產品名稱 |
氣動閥門定位器 |
|
氣源壓力MPａ |
0.14 0.26 |
0.35 0.55 |
|
標準信號KPａ |
20～100 |
|
段幅信號KPａ |
20～60；60～100 |
|
基本誤差% |
≤±1 |
≤±1.5 |
|
回差% |
≤1 |
≤1.5 |
|
死區% |
≤0.4 |
≤0.6 |
|
耗氣量NL/h |
≤1500 |
≤3600 |
|
行程范圍 |
10～60 |
20～60 |
|
（直行程） |
（直行程） |
|
所配執行機構 |
氣動薄膜式 |
活塞式 |
|
環境溫度 |
－25～55℃ |
|
相對濕度 |
5～100% |
, , , , , , , , , , ,
|
| |
|
|
 |
