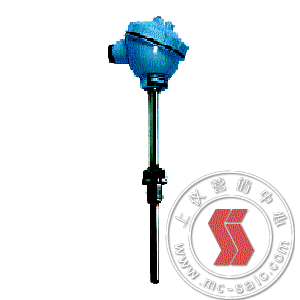

溫度測量范圍和允許誤差
|
熱電偶類別 |
代號 |
分度號 |
測量范圍℃ |
允許偏差△t ℃ |
|
鉑銠30—鉑銠6 |
WRR |
B |
0～800 |
±1.5℃或±0.25%t |
|
鉑銠10—鉑 |
WRP |
S |
0～1600 |
±1.5℃或±0.25%t |
|
鎳鉻－鎳硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.75%t |
|
鎳鉻－銅鎳 |
WRE |
E |
0～800 |
±2.5℃或±0.75%t |
熱響應時間
在溫度出現(xiàn)階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用t0.5表示
□型號表示
WR□－□□□
|
W |
溫度儀表 |
|
R |
熱電偶 |
|
□熱電偶材料 |
R）鉑銠30－鉑銠6 |
|
P）鉑銠10－鉑 |
|
N）鎳鉻－鎳硅 |
|
E）鎳鉻－銅鎳 （鎳鉻－康銅） |
|
□安裝固定形式 |
1）無固定式裝置式 |
|
2）固定螺紋式 |
|
3）活動式法蘭 |
|
4）固定法蘭式 |
|
5）活動法蘭角尺形式 |
|
6）固定螺紋錐形 保護管式 |
|
□ 接線盒形式 |
2）防濺式 |
|
3）防水式 |
|
4）隔爆式 |
|
□設計序號 |
0）ø16mm保護管 |
|
1）ø25mm保護管（雙層套管） |
|
2）ø16mm高鋁質管（單層套管） |
|
3）ø20mm高鋁質管 |
熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態(tài)外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。熱電偶最小置入深度
應不小于其保護管外徑的8～10倍（特殊產(chǎn)品例外）。
熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。 a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ。M。
即Rr.L≥100 MΩ。M L＞1m 式中：Rr－熱電偶的長度，m b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ
上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表現(xiàn)定：
|
上限溫度tm℃ |
試驗溫度t℃ |
電阻值MΩ |
|
100≤tm＜300 |
t=tm |
10 |
|
300≤tm＜500 |
t=tm |
2 |
|
500≤tm＜850 |
t=tm |
0.5 |
|
850≤tm＜1000 |
t=tm |
0.08 |
|
1000≤tm＜1300 |
t=tm |
0.02 |
|
tm＞1300 |
t=1300 |
0.02 |
,
